Acer TimelineX 3820TG beleuchtete Tastatur
Hier habe ich den Einbau einer beleuchteten ‘Tastatur in meinen Acer TimelineX 3820TG dokumentiert.
Für den 3820TG gibt es keine Tastatur mit Beleuchtung, es gibt jedoch eine fast baugleiche für das 3810T-Modell. Bei eBay einfach nach “3810T backlit” suchen, es gibt immer einige Händler, die das deutsche Layout anbieten. Aus China für unter 25 €, ansonsten liegt der Preis bei 40 €.
Die Tastatur ist recht einfach ausgebaut: an der linken, rechten und hinteren Seite befinden sich Rastungen, die man mit einem flachen Kunstoffteil (z.B. EC-Karte) aushebeln kann. Vorsicht mit dem Flachbandkabel darunter!

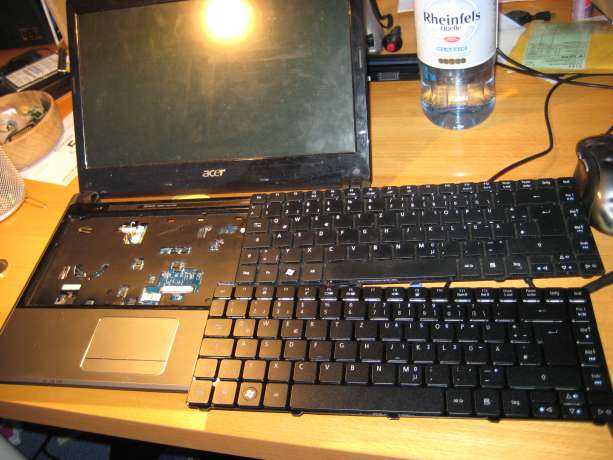

Hinten die ausgebaute, vorne die beleuchtete Tastatur
Schaut man sich beide Tastaturen genauer an, stellt man fest, dass die beleuchtete etwas dicker ist. Damit das Ganze passt, müssen die Alueinlagen an den Seiten etwas dünner gefeilt werden (geht auch mit einem scharfen Teppichmesser). Die geschliffenen Stellen anschließend mit einem schwarzen Edding anmalen.
Die Alueinlagen müssen flach gefeilt werden
Die Alueinlagen müssen flash gefeilt werden
Das größte Problem ist die Stromversorgung: auf dem Mainboard ist kein Anschluss für eine Tastaturbeleuchtung vorgesehen, der Strom muss also irgendwo angezapft werden. Dafür eignet sich die Soundkarte sehr gut. Die ist mit 2,8 V versorgt und man kann dann sogar die Beleuchtung abschalten indem man den Audiocontroller im Geräte-Manager deaktiviert.
Als Zuleitungen habe ich etwas Kupferlackdraht von einer Spule abgewickelt.

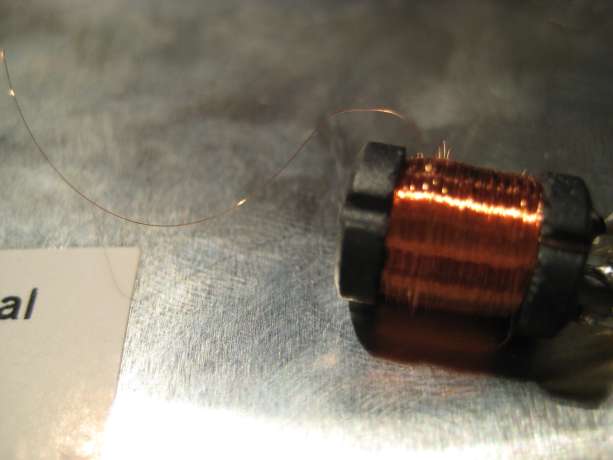

Kupferlackdraht von einer Spule
Dieser Draht ist mit 40 µm Durchmesser eigentlich viel zu dünn für den von den LEDs verbrauchten Strom. Die Helligkeit ist aber trotzdem gut, und warm wird bei der geringen Leistung auch nichts, habe mich daher nicht dagegen entschieden ;).

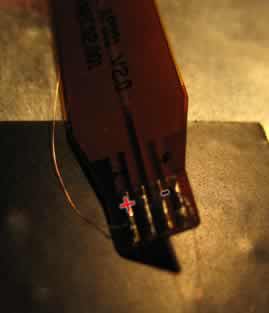

Zwei Drähte an das kleine Flachbandkabel löten (Vorsicht, nicht zu heiß löten, sonst schmilzt das Kabel weg!)

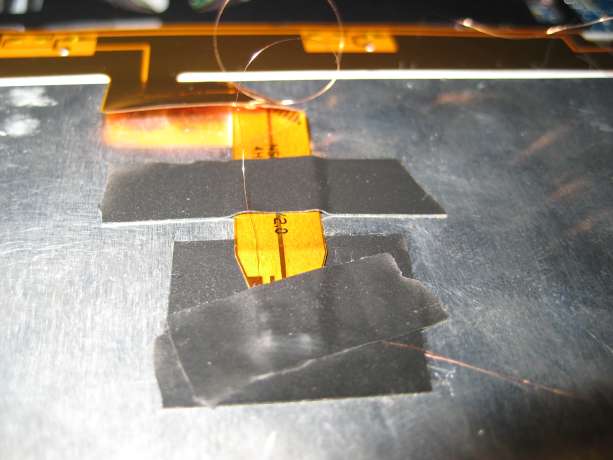

Anschließend mit Isolierband auf die Rückseite der Tastatur kleben:
Hier gibts die Masse:
Der Masseanschluss
… und hier die 2,8 V von der Soundkarte (Bild zeigt den Stecker des linken Lautsprechers):
Strom vom Audiocontroller
SocialControls: Facebook & Flattr Buttons in .NET Zint Barcode Generator Open Source
[...] [...]
hey .. danke für die tips und infos
hast du eine idee wie ich das gleiche mit meinem acer Aspire 1810TZ aufstellen könnte?
thx für tips oder infos im voraus
Toby
Ne, da hab ich keine Ahnung. Das größte Problem ist es eine Tastature mit den gleichen Abmessungen zu finden. Die Stromversorgung kriegt man immer irgendwie hin, zur Not über USB.
